9119新型多功能助剂

9119新型多功能助剂

9119 在塑料行业中（例如在以下材料中）可用作一种功能改性剂 和 补强剂 ：

•  Chlorinated Resins氯化树脂 PVC

•  Rubbers, 橡胶  EPDN TPE.TPU.TPR.等

•  Engineering Resins  工程树脂 ABS.PBT.PC.PCABS.PA.PEEK.PPSU PI等

•  Polyolefins   聚烯烃 PP.PE.PPR等

•

它的颗粒展示了高的表面活性（表面活性决定它们在复合材料的活跃改良功能）。

具体的聚合物结构相互作用是以它的颗粒表面的具体特点为基础。

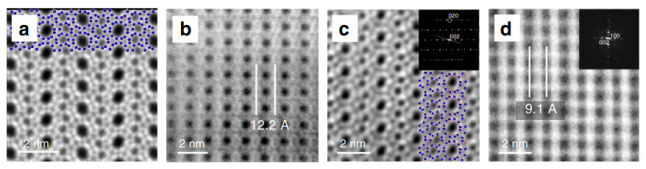

9119 是一种带有特定结构的创新合成铝硅酸盐晶体，这种特定结构以颗粒体积里的多条孔通道体系为特点，并施以极佳的包覆。它自身特殊的结构决定它是一种适中的有效的增容剂，并且600℃以下范围不受温度的影响， 提高材料的粘结强度，起到增容偶联的作用。

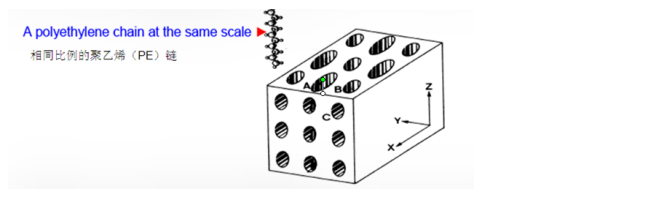

聚合物链尺寸小于9119 表面通道，所以两者可以很好的吸附，吸附的程度决定了聚合物和9119 颗粒之间的连接强度和附着力。确保材料拥有更佳的融流加工稳定性 和稳定的尺寸。9119的的多孔道结构和超强的吸附性和极性，对静电有缓释效果，能与抗静电剂协同作用，延长材料抗静电的时间。

9119多功能助剂，每g比表面积达1000平方以上，而且孔道大小不同孔径，在熔流中流动时会产生热气流层级交换和离子交换，使温度降低，润滑功能使它在较低温时，使塑料熔体中不同密度及极性的混合材料在炮筒里最小的范围内之间达到粘度接近相容，让模具的熔体保持均匀的密度下射出质量稳定性好的产品。

9119新型多功能助剂，其孔道体积大于晶体总体积的50%，且大小均匀，有固定尺寸有规则的形状，一般孔穴直径为0.66-1.5nm纳米，孔道为0.3-1.0nm纳米。树脂的分子链比它的孔穴更小，能被牢牢吸附在孔穴壁上，形成排列紧致的抗拉伸结构。

从零下45℃到高温600℃，它都有很好的稳定性。它是利用本身多孔结构与树脂分子链互相吸附，产生增容、提高抗冲击等物性。加入橡塑材料在极寒—极热循环环境下，做玻璃化温度改性剂，解决极寒临界温度橡塑材料变脆问题，也保持在极热条件下材料物性的稳定性。

物理数据：

硬度为  4.5-5    介电常数为 1.31-2.0 ,     比重为 2.1 g/cm3     烧失量为 9%

热重分析： 连续；14%。 差热分析： 吸热125〜300℃;  放热大于1000°C。

加热到650℃ 持续12h 结构不变。 加热至800℃ 持续2h 结构破坏成无定形物质。

耐酸性能：用3. 6md/L HC1溶液在温度100℃下处理4h晶体结构受到部分破坏。耐碱性能：用5%NaOH溶液在温度下处理4h其结构受到部分破坏。用15%的NaOH溶液在同样条件下处理4h其结构完全破坏。

用9119 改性后，聚合复合材料的密度比理论上预测的数值更低。这种不可预测的影响源于材料的独特结构。因为聚合物不能渗透9119 的小孔结构，实际上它是一个“微泡”，而且聚合物的容积排水量比常规的填充料高很多。

聚合物稳定剂当用于聚合物复合材料，预期有以下优点：

1 .除酸剂                  5%泥浆，在蒸馏水里，pH值为8.86。

2. 干燥剂和增容剂    一种高效无机矿物干燥剂，具有达到12%干重的吸湿能力，极佳的物理相容剂，调节各种基材在一起不相容的问题。

3. 防腐蚀稳定剂        在聚合物加工过程中保护金属表面。

4 .增效剂               起增强热稳定和抗氧化稳定剂的作用。

5. 稳定PC PET          稳定聚合物特性，主要是针对水解作用。

6. 融流和加工稳定剂        融流稳定剂和增加生产率。

7. 耐候稳定剂          增强聚合物复合材料的耐候稳定性（耐寒剂，耐热稳定剂）

8. 除味剂              消除或减少各种讨厌的气味, 能吸附空气中的甲醛，氨，苯 HCI等有毒物质

9. 降温剂              能作为一种可以降低材料使用温度15-20℃的降温助剂使用

10. 提高拉伸强度

11提高拉伸模量

12. 增加热稳定性

13. 增强耐候性

14. 增强尺寸稳定性

15. 增强抗静电时效性

16. 发泡催化增容，提升密度和耐温性能

本品是一种具有多孔结构的活性无机类合成晶体耐寒耐热增容剂，适用于各种基材制品的制造加工，如共挤或共混改性。该产品在应用于PVC，PE ,PPR ,PP,PU,EVA,PS ,等等挤出板材、管材、异型材时非常有效。

这款新型多功能助剂可以赋予相应制品：

1. 较低的制品密度，

2. 均匀分子链结构，

3. 极佳的表面光洁度，

4. 优异的熔体强度，

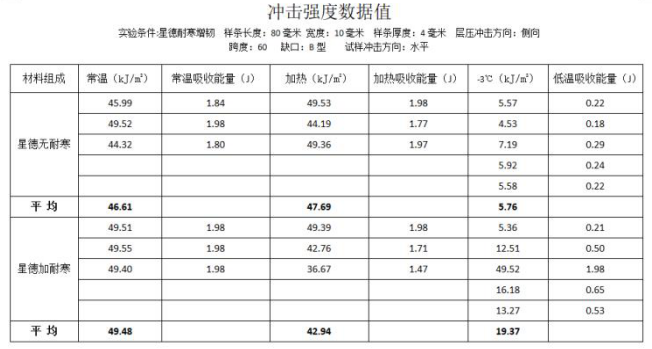

5. 在极寒条件下，帮助降低材料的玻璃化温度，最低可以达零下45度，添加1%与低温增韧剂协同作用，高冲动强度（180）能比原配方提高40%以上，

9119新型多功能助剂的有效成分为铝硅酸盐。是一种白色粉体，能在挤出过程中在树脂和金属模具之间形成一层无机润滑层，改善加工性能，同时不会影响树脂的物理性能。它有强大的吸附力，能吸收HCI,减少塑料燃烧过程中的HCI的表观释放量，抑烟，在材料里形成无机覆盖层，有绝热屏蔽作用，帮助阻燃。

通过添加9119新型多功能助剂，,可以降低表观粘度，提高表面光泽度，使产品平整光洁，颜料展色性耐温性能都有提高。利用它自身结构强大的吸附力和强极性，使颜料不沾螺杆模具滚轴等。

通过添加9119新型多功能助剂，可以减除熔体破裂问题，消除鲨鱼皮现象，提高印刷质量；

通过添加9119新型耐极寒极热增容剂，可以消除模头和炮筒积料，消除由模头对薄膜表面所造成的拖痕，延长设备维护保养周期；

通过添加9119新型多功能助剂， 可以减少熔体压力，降低生产能耗，提高产量和生产效率；

通过添加9119新型多功能助剂，可以延长设备连续生产时间，加快颜色切换时间，减少塑料废料的产生，降低生产成本。使用本产品后，加工温度可以降低10-20℃。

加工建议

添加9119新型多功能助剂的使用量一般为0.3-1%，建议经母粒使用效果最佳，直接添加增容较果较弱，不沾螺杆效果和提高色粉耐温和提高色粉鲜艳度效果不受影响。

9119是包覆型无机粉体，它的表面分散流动 没有有机高分子流动助剂快速。但用它与树脂粉体和其它粉体助剂拌匀后再造粒，它的吸附性，色散力，就发挥作用，通过双螺杆的混炼，使它成为一个个长链中间的键，同时增强了树脂的力学性能。

它能让树脂在比较低温状态下加工，增加流动性，降低产品粘度，抗热氧降解，使树脂塑化更快，分散更好。

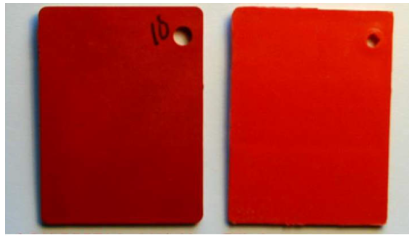

如尼龙+玻纤30%或更高玻纤含量会由于高剪切力和适应成型树脂所需的温度而导致颜料燃烧。因此即使艇颜料红178（一种热稳定的巴斯夫颜料）加量1%也会烧坏。然而在材料中加入1% 9119多功能助剂到颜料母粒冲淡，防止烧坏，效果显著。如下图：

9119 多功能增容稳定剂是一种高效无机矿物干燥剂，具有达到12%干重的吸湿能力。在塑料-木粉复合物里，它清除微量水分，而且，通过提供一个内部多孔结构，大大改善了复合物的螺钉固定。

在加工含有9119 的木粉－塑料复合物过程中，解除吸附的氮与木粉的水分交换，然后这些水分在9119 通道中被吸收，因为这种铝硅酸盐材料对水有极高的亲和力。

9119 在塑料和木粉复合物的加工中是一个多功能的角色。它用作一种低产气率物理发泡剂和一种高效无机矿物干燥剂 。 9119 在复合物体系里也用作一种成核剂。

9119 当聚合物复合材料通过机械设备（例如：模具和挤出机－复合物通常会接触到金属面的地方）加工时，9119 可用作一种稳定剂来对抗金属表面腐蚀的不良影响。

9119 是一种适中的有效的物理发泡剂

9119 改善塑料-木粉复合物的螺钉固定性

9119 是一种增容剂。它作为聚合物和木粉颗粒的一条桥梁。

低用量的9119 对共混聚合物的机械特性有正面影响。因为它的高活性表面和它的颗粒体积里的3个体系通道的特定结构以及它吸附能力高，它在共混聚合物里用作一种增容剂。

9119 用于高密度聚乙烯（HDPE）-木粉的复合物

实验的材料和条件：

1 .50% HDPE 58 G Nova Chemicals

50% 努发化工公司（Nova）的HDPE 58 G

2. 50% wood flour (softwood-pine); 8% moisture content

50% 木粉（软木材-松木）； 8%水分含量

3. Coupling agent, Fusabond E-MB-100D Dupont, Canada

偶联剂，加拿大杜邦公司的Fusabond E-MB-100D。

4. Vented extrusion system for removal of volatiles.

清除挥发物的排放挤出体系

5. Nozzle with diameter 1.27 mm and length 2.54 mm

射嘴的直径是1.27mm和长度是2.54mm

6. Nozzle temperature 140 C ; 150 C ; 160 C

射嘴温度140 C ; 150 C ; 160 C

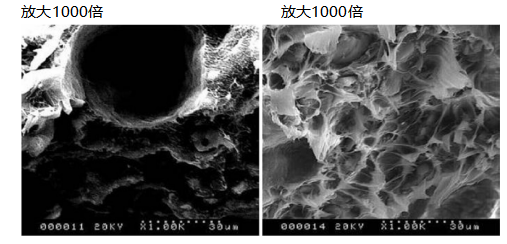

以下扫描电子显微镜照相术阐明了9119 在HDPE木粉复合物的细孔结构上的正面影响。添加9119 大大有助于复合物的均匀细孔结构

HDPE木粉未添加9119 助剂          HDPE木粉添加 9119 助剂1%

对塑化效果的影响

　9119新型多功能助剂能明显的促进各树脂的塑化过程，使树脂塑化更均匀，从而提高制品表面光泽度和产品品质。

增强各树脂熔体的内聚力和均质性

9119新型多功能助剂能够显著地提高树脂熔体的压力和扭矩，从而有效增加树脂熔体的内聚力和均质性，使所得到的树脂分子结构更致密，抗拉伸强度拉伸模量都有40%以上的提升。和图2表明了使用9119 时树脂熔体压力和扭矩改变的效果。事实证明，使用了9119的产品在极寒和极热的条件下，也有良好的材料物性。

增强树脂熔体强度

使用9119新型耐极寒极热增容剂后，因为它特有的多孔结构，集多功能用途于一身，原有的配方中相容剂用量可以降低50%用量，原配方中的除味剂能降低50%用量，原配方中的热稳定剂能降低30%用理，工艺时间可以减短 25%，工艺温度可以降低20度，实践证明极大的节省了整个制造过程中的成本达40%以上。

客人把9119用于PPR管道后，测试出来的数据参考如下：

9119是一款多功能助剂，因为它的无机孔道结构的物殊性和优异的包覆技术结合，最大效率的发挥出它的多功能功效，适用领域广泛，适用基材广泛。

1.能低温生产并能促进各树脂塑化，提高熔体内聚力和均质性，帮助材料改善流动性，弥补提高流动性之类分散剂的不足（不耐热，易析出，影响力学性能）

2.极寒抗爆裂，极热抗变形，

3.抗静缓释延时，抗老化缓释延时，抗菌缓释延时。

4.不沾螺杆模具滚轴，防止熔流碳化，清洁机台；

5.稳定颜色,促增鲜耐温，为塑胶加工降温20℃生产，

6. TPU物理降温抗黄变，

7. 发泡体系的发泡催化，提高发泡倍率，发泡孔均匀紧致，提升物性；

8. PVC体系的耐寒增容，木塑体系的除酸固钉增容，在PVC硬质板、管生产中以此粉取代轻质碳酸钙,可以降低成本,产品质轻耐用,而且锯边加工时不产生火花。

9. 提升塑胶工艺加工速度30%，

等等领域都有良好的应用效果，其它的相关的应用需要客人们进一步开发利用。

此功能助剂的最大作用，就是在有机体系达不到最佳的效果时，能做为一个补强助剂，无机+有机的方式，能使某方面的性能达到最佳状态，不是一个助剂就能达到的高度。欢迎有识之士应用和开发新品。

关于9119在医用塑料中的应用性能解答：

活性9119多功能粉体，阳离子粉体，在独特的生产工艺中形成疏松多孔的海绵体，使吸附和阳离子交换等特性得以发挥。其中水受热逸出后，通道和孔穴更加空旷，相应内表面积更加巨大，而且脱水后9113晶穴内部具有很强的库仑场和极性，色散力与静电力的加和 使9119表现出强烈的吸附性。

9119 多孔道粉体具有离子交换、择形吸附、催化及较高的化学与生物稳定性等独特性能，且大多数生化过程又与离子交换、吸附及催化过程密切相关，这就决定了9119在医药领域中优越的可利用性。

目前对于9119多孔道粉体在此领域中的硏究覆盖了环境保护、抗菌剂、缓腔控释药物载体、抗癌助剂、模拟酶及生物传感器等诸多方面的应用。将抗菌9113添加到塑料中,生产的导尿管可以有效地抵抗大肠杆菌、金黄色葡萄球菌及假单胞菌的侵蚀。

由于9119 具有规则的骨架结构,良好的水热稳定性,对人体没有任何毒副作用以及具有分子级别的孔道直径和狭窄的孔径分布范围,十分适合用于口罩布料的生产,作为驻极材料，能长时间保持电荷电极，同时可作为抗菌物理阻隔剂。

由于9119 具有比表面积大，吸附性能好，离子交换能力强。1克9119粉体材料中的孔径，将其展开后比表面积可高达1000m2。

9119具有显著的离子导电性能。将其加入树脂中,可提高塑料制品的抗静电性。

添加于树脂中的9119 还可吸收塑料由紫外线照射而分解出的氯化氢气体,提高塑料制品的耐光性。

9119具有强大的吸附功能,对极性分子如H2O、N H3、H2 S、CO2等有很高的亲和力,即使在低相对湿度、低浓度、较高温度条件下仍能有效吸附,因此是性能稳定、吸附效果良好的吸附剂, 可用于废气处理和空气净化。

9119去除有机污染物：

有机污染物是一类主要污染物。 9119对有机污染物的吸附能力主要取决于有机物分子的极性和大小。极性分子较非极性分子易被吸附；随着分子直径的增大,被吸附进入孔穴的机会逐渐减小。含有极性基团，或含有可极化基团等的有机物分子,能与9119  表面发生强烈的吸附作用, 二氯甲烷、三氯乙烷等都属于9119 易吸附物质之列。一些常见的有机污染物,如酚类、苯胺、苯醒、氨基酸等,分子直径适中,可被9119 吸附而去。

9119 去除放射性物质：放射性元素Cs +,Sr2 + 是核裂变产品中的主要成分,通常被排放到废水中。9119 的热稳定性和抗辐射性使其具有除Cs + ,Sr2+  的优越性。
